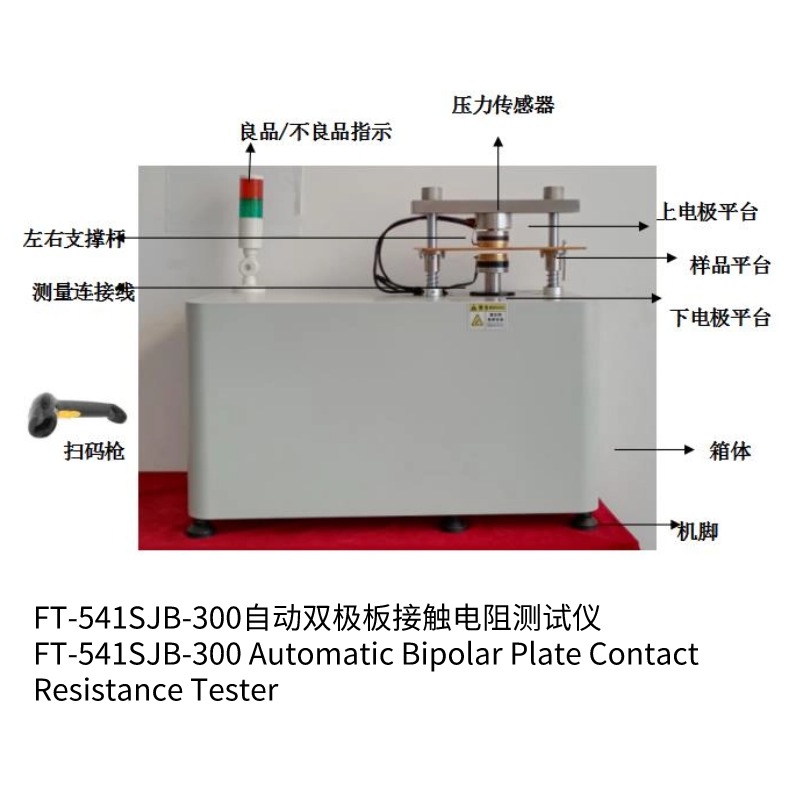

FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀
發布時間： 2024-12-11 10:13:42 點擊： 370
FT-541SJB系列自動雙極板材料四探針低阻/接觸電阻測試儀（升級版本）
功能介紹Function Introduction
PC軟件操作界面；自動生成圖譜、報表；鍍金電極
自動正/負電流輸出，自動正/負電壓測量
水平方向四探針方阻測量和垂直方向接觸電阻分析
雙極板材料本體電阻率
雙極板與炭紙之間的接觸電阻的測量和分析
參照標準Reference standards
GB/T 20042.6；GB/T 20042.7
參數資料technical data
|
測試項目/型號 |
FT-541SJB-300全檢版本 |
|
1接觸電阻垂直方向 |
10^-7～2×10^7Ω |
|
2.電流范圍： |
1μA，10μA，100μA，1mA，10mA，1000mA |
|
3.電阻精度： |
≤0.3%標準電阻 |
|
4.1.顯示內容 |
PC軟件顯示：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、厚度 、電導率、電阻率、壓強，過程圖譜，數據管理，報表管理 |
|
4.2.顯示內容差異項 |
FT-541SJB-300可應用于生產全檢，配備掃碼儀，碳紙使用次數設定，警報功能，配有樣品測試平臺，碳紙沖片機，可查詢的數據統計. |
|
5.加壓方式 |
伺服電缸驅動 |
|
6.測試方式: |
四端法測量垂直方向接觸電阻 |
|
7.壓力范圍選購： |
標配1000kg（0-4MPa）；選購：2000kg或按需定制 |
|
8.鍍金電極選購 |
1）.樣品形狀為正方形（鍍金電極5cm×5cm)，面積為25cm2； 2）.直徑60mm；3）.可按需定制 |
|
9.立柱間距： |
500mm，配有樣品載臺；（可按需定制） |
|
10.厚度測量 |
垂直方向0.005-30mm |
|
11.工作電源: |
輸入: AC 220V±10% ,50Hz 功 耗：<30W |
