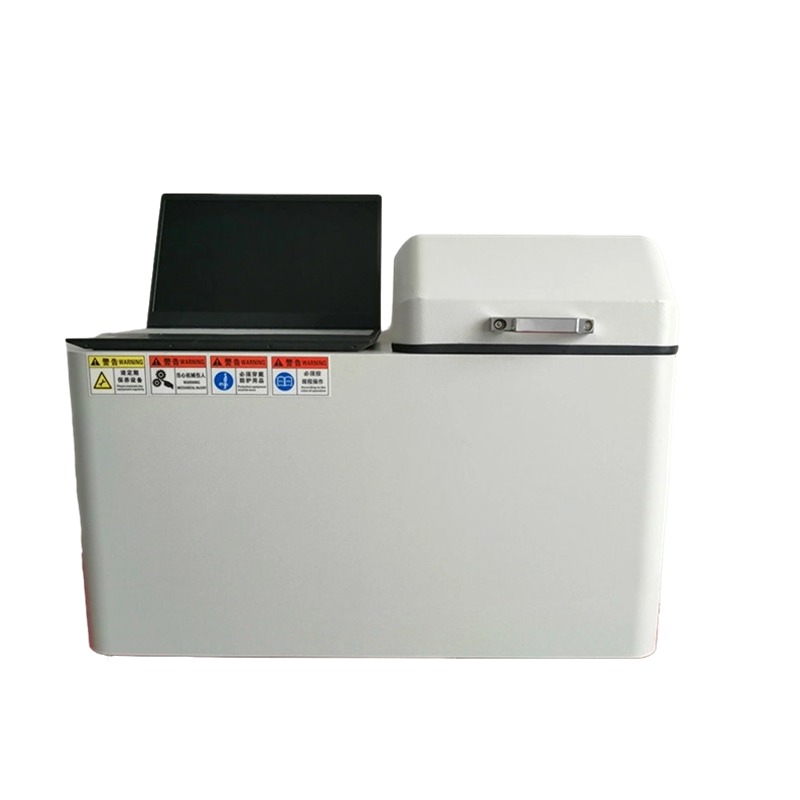

FT-3500粉體壓縮強度測試儀
發布時間： 2024-04-29 14:28:51 點擊： 6289
FT-3500粉體壓縮強度測試儀詳情介紹
FT-3500 Powder compression strength tester
原理和理論Principle and theory：
1. 顆粒在壓縮時要經歷初步壓縮、顆粒重排、初始結構形成、彈性形變、塑性形變、顆粒破碎、結合鍵形成、進一步壓實及卸去壓力后的彈性恢復等系列變化，顆粒結構被破壞并發生重組形成新的結合鍵及壓縮體；
2. 通過對粉體施加屈服強度變形所需的主應力，來分析粉體的體積、空隙率，壓縮度與屈服強度關系即（主應力與粉體密度的變化關系），
3. 采用經驗方程法：Heckel、Kawakita、Adams方程及川北方程線性回歸方程的壓縮理論來分析粉體顆粒新品、研發固體產品比如在藥物配比及工藝選擇方面及壓實密度對壓力的要求等的預測性分析工具.
4. 本機型還可以實現粉體電阻、電阻率、電導率的測量（導體粉末），可通過粉體壓縮與阻抗的變化關系或者粉末體壓縮過程中的靜電測量（絕緣粉體顆粒）.通過電性能的變化來判斷粉體壓縮特性.
壓縮成形機理
At present, recognized mechanism of compression forming is：
1. 認為粒子受壓時，粒子間距離很近，從而在粒子間產生范德華力，靜電力等的引力；
2. 粒子受壓時，其塑性形變使粒子間的接觸面積大；粒子受壓破碎時，產生的新表面有較大表面自由能；粒子受壓變形時，粒子相互嵌合而產生的機械結合力；
3. 粒子受壓時，由于摩擦力而產生的熱，顆粒間支撐點處局部溫度較高，使熔點較低的物料部分地熔融，解除壓力后重新固化而在粒子間形成 “固體橋”；
4. 在水溶性粒子的接觸點處析出結晶而形成的 “固體橋”.
功能介紹Function introduction：
1. 伺服恒壓加壓測量系統.
2. 7寸觸摸屏+PC軟件.
3. 荷重單元控制系統能采集應力變化數據.
4. 可以設置壓力、時間數據.
5. 位移數據由位移傳感器直讀，溫濕度數據通過傳感器獲得.
6. 自動模式，手動微調操作模式并存.
7. PC軟件解決方程線性變化關系過程數據的分析和曲線圖譜.
8. 為生產企業和科研院所研發新品和工藝建立數據模型.
應用說明：
1. 制藥行業中，片劑中粉體壓縮性的研究和行為分析.
2. 對粉末固體成形性及壓縮性在新品開發，中試放大及生產過程中進行分析研究.
3. 需要經過壓縮或者壓鑄的粉末和顆粒物料.
適用范圍Scope of Application：
1. 食品、藥品、粉末冶金、陶瓷、制藥、化工、建筑等行業
2. 常用于粉體企業上下游產業，粉體科研院所和大中專院校，為粉體在強度性能，可壓縮性數據.
參數資料parameter
|
測試項目 |
參數項目 |
分辨率 |
|
主應力 |
0-1000kg；2000kg；5000kg （選購） |
0.5% |
|
2.位移 |
位移傳感器 |
0.001mm |
|
位移行程 |
0-20mm |
0.001mm |
|
控制系統 |
伺服控制動力系統 |
|
|
5.顯示方式 |
PC軟件曲線分析 |
|
|
6. 模具 |
內徑：10mm；高：25mm ；可定制其他規格 |
0.1mm |
|
7.密度 |
0-99.999999g/ml |
|
|
8.脫模方式 |
自動 |
|
|
9.保護裝置 |
自動診斷、過載保護和急停控制 |
|
|
10.溫濕度范圍 |
常溫-50度；濕度：20%-98% |
|
|
11.時間設置 |
0-99.9S |
0.1S |
|
12.設備管理功能 |
權限設置及數據管理 |
|
|
13.使用環境要求 |
儀器使用環境要求 工作溫度：10℃－40℃，濕度：≤65%RH |
|
|
14.電源 |
220v |
|
|
15.外部單元 |
提供USB;232接口； |
|
標準配置外訂購明細：
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
100F-DYX |
電源線 |
套 |
1 |
|
|
2 |
100F-MJ |
樣品模具 |
套 |
1 |
12.8mm或13mm選購 |
|
|
100F-ZKB |
抽真空泵 |
套 |
1 |
|
|
3 |
PC |
電腦，打印機 |
套 |
1 |
依據需求配置 |
|
4 |
3500-RJ |
分析軟件 |
套 |
1 |
|
|
5 |
3500-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
6 |
3500-3Q |
檢測技術服務 |
份 |
1 |
3Q驗證 |
|
7 |
3500-YB |
延保服務 |
年 |
1-3 |
|
步驟及流程
1.將未裝樣品的模具放置工作平臺清零.
2.將稱重好的樣品裝入模腔，并抽真空處理.
3.設定參數：壓力，時間.樣品數據.
4.測試完成自動顯示數據.
5.過程曲線，生成報表
優點描述：
1. 重復性 1%.
2. 自動運行.
3. 千分位的樣品變化高度數據采集
4. 過程數據及圖譜分析.

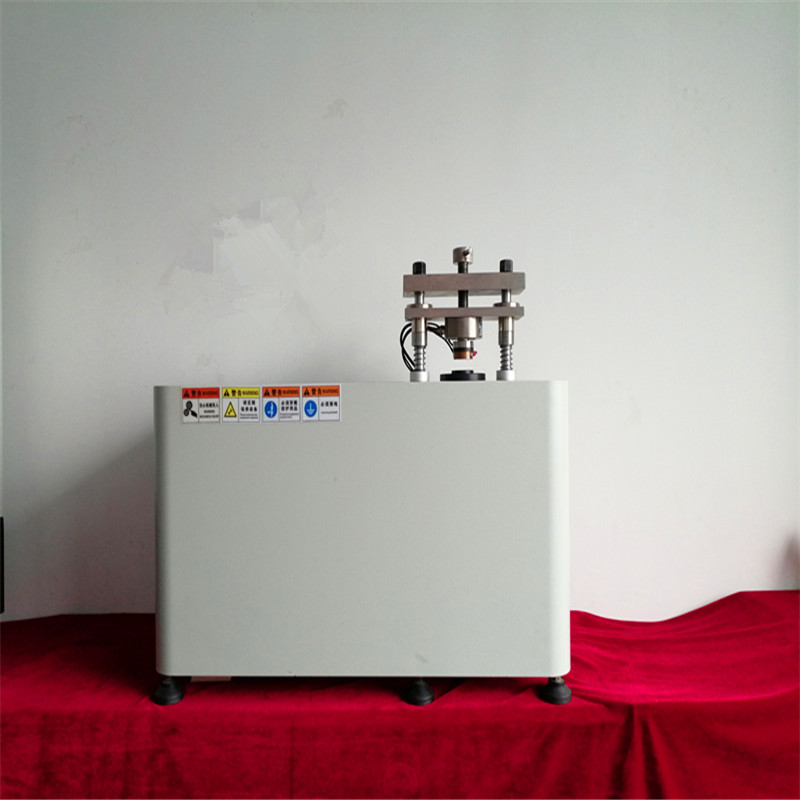

整機示意圖
部分客戶案例：
天津太平洋制藥有限公司
漳州衛生職業技術學院

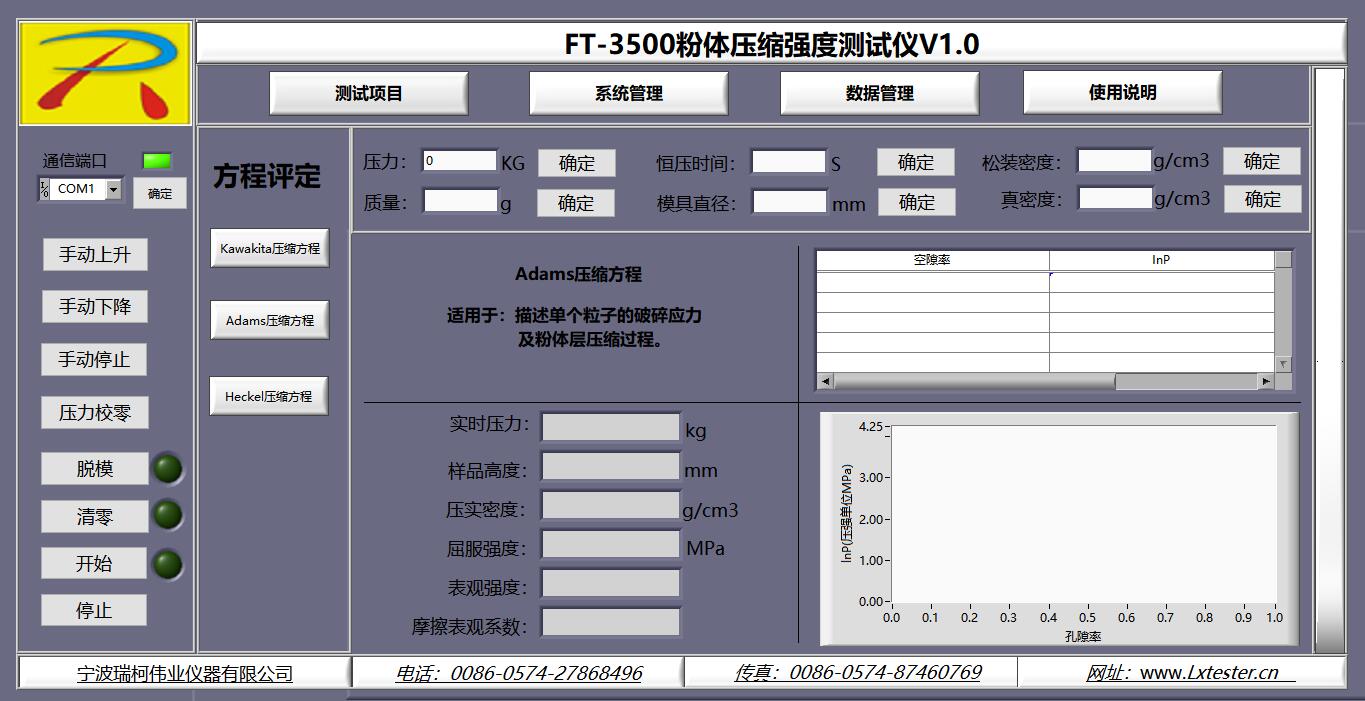

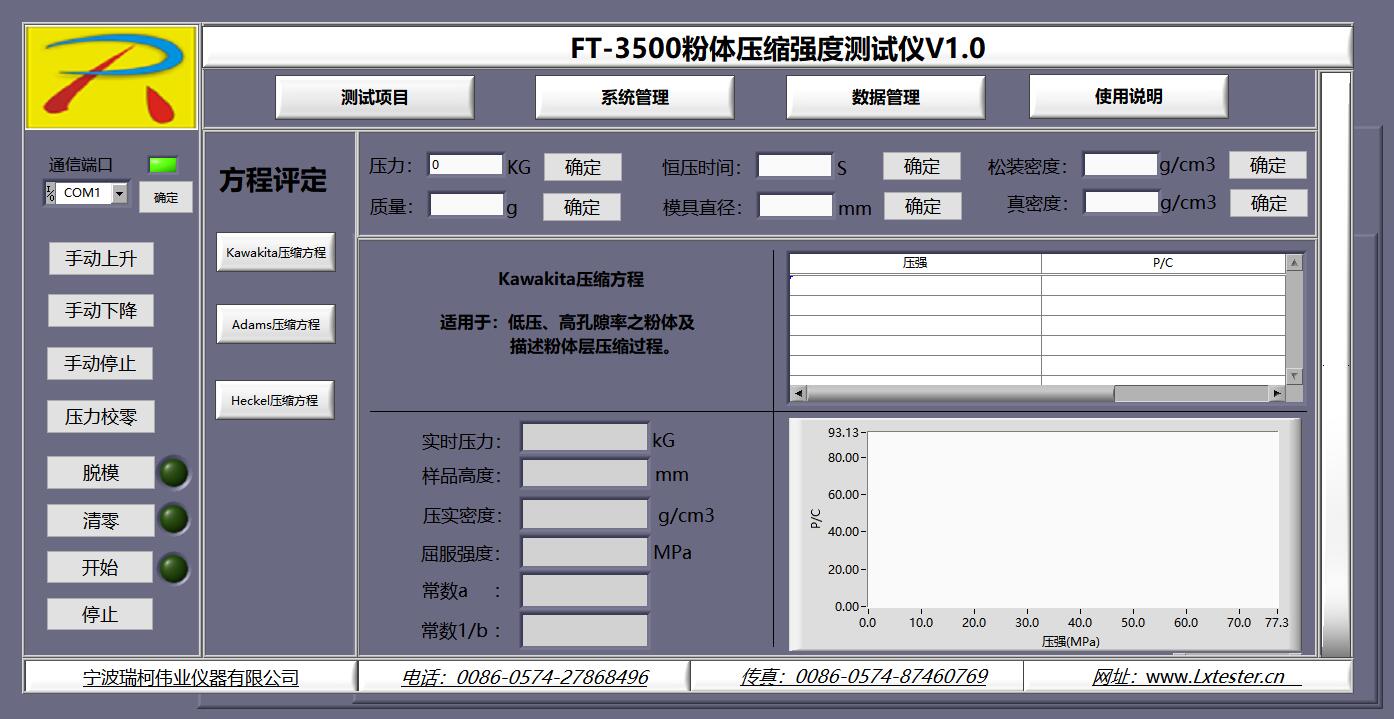

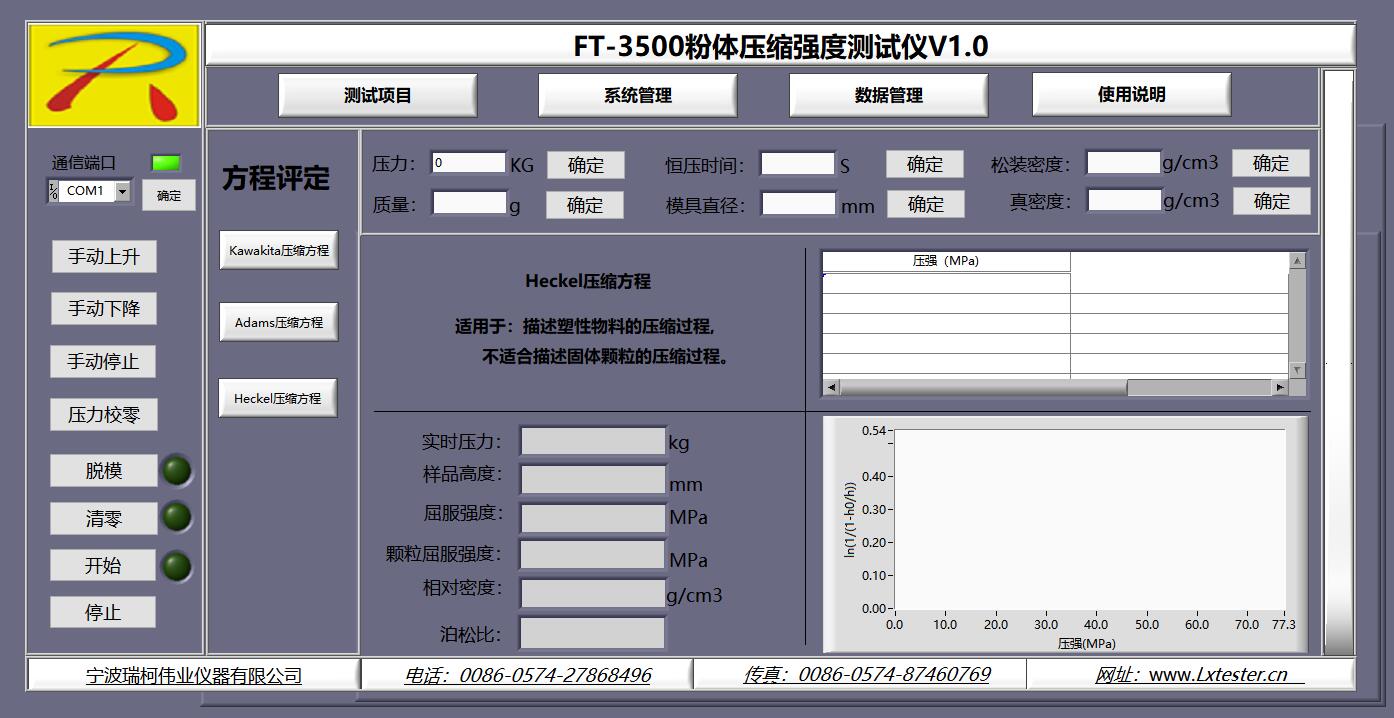

軟件操作界面圖
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
粉體行業本機常用配套方案：
1. 粉體行業常用儀器方案：
水分儀，松裝密度儀，休止角測試儀，粉體流動性測試儀 ，篩分粒度儀，振實密度儀 ，靜電荷測試儀，體積密度儀.
粉體綜合分析解決方案：
FT-3400粉體流動行為分析儀（靜態力學，剪切法）
FT-7100粉體流動測試儀（動態力學，轉鼓法或旋轉圓筒法）
FT-3900粉末屈服強度分析儀（單軸壓縮法）
FT-3500粉體壓縮強度測試儀（可壓性，壓縮方程）
FT-2000顆粒和粉末特性分析儀系列(傳統方法)
FT-301系列粉末電阻率測試系統（電性能）
