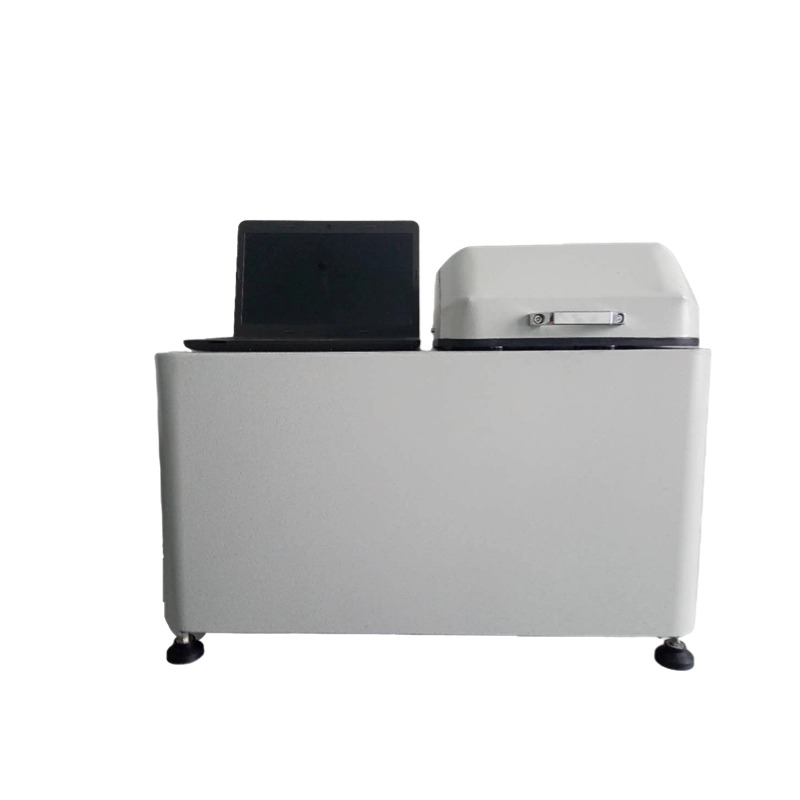

FT-7100粉體流動測試儀（轉鼓法）詳情介紹
發布時間： 2024-04-29 14:23:05 點擊： 4474
應用說明：
1.顆粒材料的倉儲運輸 、 料倉和管道堵塞 、 雪崩坍塌、 整體密集流、 混料、團聚及分散性的研究
2.轉鼓中顆粒物質的運動形貌，穩定性，崩塌規模及概率分布.
FT-7100粉體流動測試儀（轉鼓法）詳情介紹
3.顆?；炝?，干／濕顆粒物質，成分匹配.
4.研發中不同顆粒形貌和尺寸組合.
5.粉體分散和團聚行為.
6. 粉體流動性的表征行為，抗剪能力或保持流動的能力.
7.外在環境對流動的影響，，如運輸或管道中粉體堆積及環境溫濕度的變化.
功能描述：Functional description
1. 剪切時間和速率
2. 顆粒運動表面形貌.
3. 雪崩和崩塌規模及其概率分
4. 自由表面傾
5. 表面流動層厚
6. 自由表面穩定角
7. 參照歐洲藥典
8. PC軟件運行
9. 數據及圖譜模型分析
10. 系統管理
適用范圍Scope of application：
化工、陶瓷加工、食品、化妝品、顏料.涂料、制藥、金屬粉末、石墨粉、塑料、橡膠、混泥土、農業等粉體散粒物料領域質量管控和研究,用于生產加工、研發部門、質量部門、科研院所、大中專院校、實驗室使用.
工作原理：
樣品在轉動的鼓中，堆積、雪崩及表面形態和體積變化過程，通過攝像頭實時獲取并由軟件實時分析和處理，建立數據圖譜及模型，從而分析顆粒的流動性.
轉鼓法定義及方法特性描述：
轉鼓法是指粉體顆粒填充轉鼓中讓其緩慢轉動，測定固定轉速下每旋轉一圈顆粒發生坍塌的次數，次數越大，流動性越好；反之越小，流動性越差。此方法反映了顆粒流動的穩定性、臨界轉變及坍塌規模.和質量流率.
轉鼓中顆粒表面因流速不同從上到下可分為 3個區域：即稀疏流動區、致密流動區和蠕變區；剪切率的變化對顆粒流動特征和運動狀態具有較大影響；
顆粒在轉鼓中的運動特點，可以大致分為流動表層和靜止底層兩個區域，將顆粒物質從靜止狀態發展到流動、再由流動通過堵塞轉變為靜止的全過程統一起來。通過調節轉鼓的旋轉速度，可獲得顆粒的流動過程與流動狀態.
根據轉鼓中顆粒流動層厚度或自由表面傾角，獲得流動層的剪切速率，進而計算得到顆粒物質的流動性. 不同轉速和轉鼓直徑下從中心到自由表面的致密流動區域內顆粒的剪切變形速率都具有線性變化特征，平均剪切率，反映顆粒流動的平均剪切變形能力，顆粒尺寸、形狀、摩擦因數及流動狀態等因素的影響。
參數資料： parameter
轉鼓圓筒外直徑diameter of the drum cylinder：150mm
深度（長度）Depth（length）：20-80mm（選購）
轉鼓滾筒截面為透明玻璃
The cross section of drum roller is transparent.
轉鼓滾筒的轉動速率rotation rate of drum roller：0.8 r/min -120 r/min，
分辨率Resolution： 0.01 r/min.
轉鼓內部填充粉體試樣至容積50%.
The drum is filled with powder sample to volume 50%.
轉速大致范圍 3~9 r/min 時顆粒能夠保持穩定的流動，且自由表面保持平直.
When the rotation rate is about 3~9 r/min, particles can maintain steady flow，and the free surface remains flat.
采用CCD圖像處理法，通過PC軟件實時分析和數據曲線處理.
Using CCD image processing method, real time analysis and data processing by PC software.
使用環境：實驗室環境Environment: laboratory environment
電源Power supply：220V, 50/60Hz
